无刷隔膜泵2线与5线有什么区别？什么情况下分别使用？

1. 先说结论

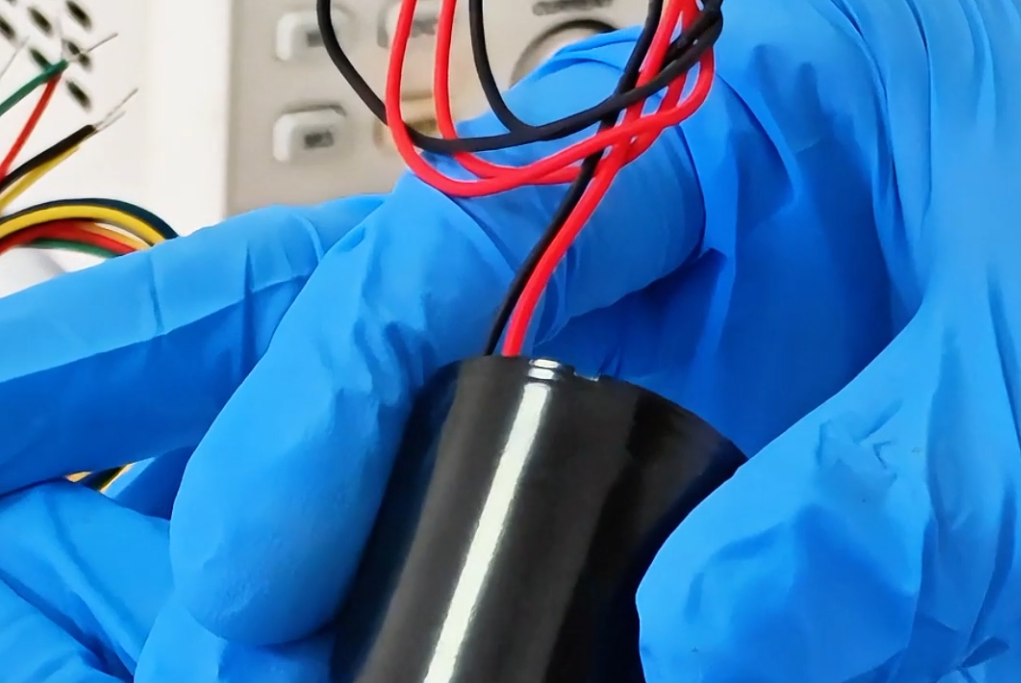

2. 2线无刷电机是什么？

2线方案通常只保留基本供电线路：

电机内部已经集成基本驱动控制，设备给电后运行，断电后停止。

因此，2线方案最大的特点是：接线简单、控制简单、系统集成方便。

什么情况下选择2线？

如果设备满足下面这些条件，通常可以优先考虑2线方案：

• 泵长期按照固定转速工作；
• 只需要启动和停止控制；
• 不需要读取电机转速；
• 不需要外部PWM调速；
• 主控板接口资源有限；
• 希望尽量简化整机接线和控制逻辑。

对于很多固定流量区间的液体输送、排液和清洗应用来说，如果整机本身不需要动态调速，2线已经能够满足基本使用需求。

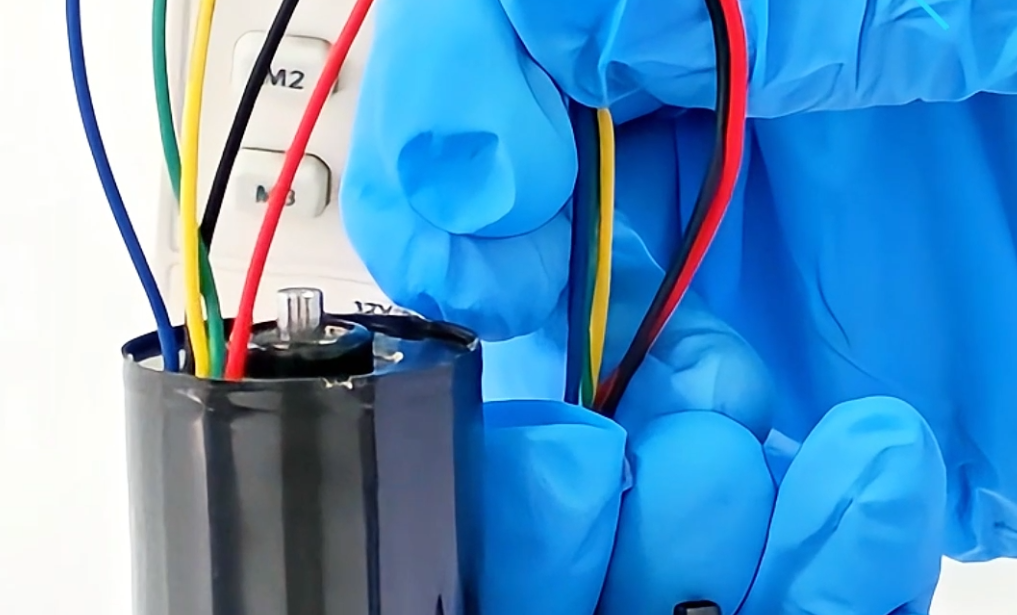

3. 5线无刷电机是什么？

5线方案除了基本的电源正负极之外，还增加了控制和反馈线路。

以常见配置为例：

相比2线方案，5线的核心优势是：设备主控系统可以进一步控制电机运行状态，并获得转速反馈。

例如通过PWM信号调整电机转速，或者通过FG信号判断电机当前是否正常运行。不同型号的具体线序和控制逻辑可能存在差异，实际使用时应以对应产品的电气规格为准。

什么情况下选择5线？

如果设备存在以下需求，更适合使用5线：

• 需要通过PWM调节泵的运行速度；
• 不同工作阶段需要不同转速；
• 需要读取电机转速；
• 需要判断泵是否正常运行；
• 需要设备主控与泵进行联动；
• 对自动化控制和运行监测要求较高。

例如在IVD设备、分析仪器、实验室自动化设备等系统中，如果液路需要根据不同工作阶段调整泵速，或者主控系统需要获得电机运行反馈，5线方案通常更加合适。

4. 2线与5线接线逻辑图

5. 2线和5线无刷电机的核心区别

所以，2线和5线并不是性能高低的区别，而是系统控制需求不同。

6. 什么时候用2线，什么时候用5线？

可以直接按照设备控制需求判断。

选择2线

如果你的需求是：

并且整个运行过程中不需要改变泵速，也不需要读取电机状态，那么通常优先选择2线无刷方案。

选择5线

如果你的需求是：

那么更适合选择5线无刷方案。

因此，选型时首先需要确定的并不是“2线还是5线更好”，而是：设备主控是否需要参与泵的调速和状态监测。

如果设备本身只需要固定转速运行，选择5线并不会自动带来更好的使用效果，反而会增加线束、接口和软件控制复杂度。

相反，如果设备后期需要进行转速调节、运行监测或更加精细的液路控制，那么在设计初期选择5线方案，会为系统控制预留更多空间。

Foreach哪些微型隔膜泵可以选择2线或5线？

Foreach恒永达目前多款微型隔膜泵均可以根据设备控制需求选择相应的出线方式，包括：

因此在这些系列的项目选型中，除了确认流量、压力、自吸能力、电压、电机类型和接液材料之外，还需要同时确认设备控制系统对出线方式的要求。

如果整机只需要简单启停，可以优先评估2线方案；如果需要调速、反馈或更加复杂的自动化控制，则可以进一步确认5线方案。

具体线序、电气接口及控制方式应以对应型号规格和项目确认文件为准。
