高背压液路为什么需要高压隔膜泵？从300 mL/min、600 kPa与硬管连接看DPL30H
一、高背压液路为什么不能只看空载流量？
过滤器、细径硬管、阀、混合腔和较长管路都会形成压降。液路背压升高后，泵的实际流量会下降，因此高背压系统不能只用空载流量选泵。DPL30H面向需要更高压力余量的液体输送：空载流量300 mL/min，额定压力600 kPa。
DPL30H适用于需要自吸、液气隔离和较高背压能力的设备液路。额定介质为纯化水；输送其他液体时，应结合浓度、温度、浸泡时间、压力和寿命要求进行实际工况评估。
它不是把普通隔膜泵简单加大，而是把压力能力、硬管连接、材料组合和电机选择放在同一个高背压系统边界内考虑。
二、先确认这六项选型输入
在型号编码之前，先把液路工况写清楚，才能判断DPL30H是否合适。
| 选型输入 | 需要确认的内容 | 为什么重要 |
|---|---|---|
| 目标流量 | 目标背压下需要的连续流量 | 不能用300 mL/min空载值代替工作点流量 |
| 系统背压 | 过滤器、阀、管路、腔体及高度差的总压降 | 决定泵必须克服的压力 |
| 介质 | 名称、浓度、温度及清洗液 | 用于评估EP/PS或FF/PS材料组合 |
| 管路 | 6×4 mm（外径×内径）硬管及全部接头 | 连接可靠性取决于整条液路 |
| 控制 | 只需启停，还是需要调速、方向和转速反馈 | 决定有刷或五线无刷版本 |
| 寿命 | 每日运行时间、连续/间歇模式和维护周期 | 决定电机配置和验证方案 |
三、300 mL/min与600 kPa不是同一个工作点
300 mL/min是DPL30H在空载条件下的流量指标；600 kPa是额定压力指标。这两个数字分别描述流量端点和压力能力，不能组合成“600 kPa时仍有300 mL/min”。
随着出口正压增加，流量会沿流量—压力曲线下降。工程选型应先确定目标背压，再从正式曲线判断该压力下的可用流量，并留出系统波动、滤芯堵塞和批次差异所需的余量。
300 mL/min为空载流量；600 kPa为额定压力，二者不是同一个工作点。
四、DPL30H核心规格与使用边界
以下参数用于方案初筛；最终型号仍需结合介质、管路和控制要求确认。
| 项目 | DPL30H规格 | 选型说明 |
|---|---|---|
| 空载流量 | 300 mL/min | 不是600 kPa下的保证流量 |
| 额定压力 | 600 kPa | 系统工作点需结合流量—压力曲线 |
| 自吸高度 | 3 mH₂O | 实际吸程受介质、管径和密封影响 |
| 功率 | ≤7 W | 电源需满足启动和运行需求 |
| 额定介质 | 纯化水 | 其他液体按实际工况评估 |
| 介质温度 | +5℃～+40℃ | 不可套用DPL30的+80℃边界 |
| 接口 | 卡套接头，连接 6×4 mm（外径×内径）的硬管 | 整条液路按最低耐压件校核 |
| 噪声 | ≤80 dB | 安装结构会影响整机噪声 |
| 泵头 | PPS | 隔膜和阀材料随型号变化 |
| 隔膜 | EPDM或PTFE（按型号） | 不是所有介质通用 |
| 阀 | EPDM或FFKM（按型号） | 需按介质和温度验证 |
五、DPL30与DPL30H：同为300 mL/min，定位完全不同
DPL30和DPL30H的空载流量均为300 mL/min，但压力、自吸、管路和温度边界不同。DPL30H不是DPL30的简单升级，而是面向高背压硬管液路的另一种定位。
| 对比项 | DPL30 | DPL30H |
|---|---|---|
| 空载流量 | 300 mL/min | 300 mL/min |
| 额定压力 | 100 kPa | 600 kPa |
| 自吸高度 | 6 mH₂O | 3 mH₂O |
| 管路连接 | 内径3.2 mm软管 | 卡套接头，连接 6×4 mm 硬管 |
| 最高介质温度 | +80℃ | +40℃ |
| 选型重点 | 低压、自吸及较高温度边界 | 高背压、硬管连接和系统耐压 |
若系统以100 kPa级压力、内径3.2 mm软管和更高介质温度为主，请查看 DPL30液体隔膜泵选型文章。
六、如何读取DPL30H流量—压力曲线
正式曲线显示：出口压力接近零时，流量接近300 mL/min；正压增加后，流量持续下降；在较高背压区间仍可输出，但已经低于空载流量。
曲线用于确定候选工作区间，而不是替代整机验证。请把滤芯寿命末期压降、阀切换瞬态、管路公差和目标流量余量纳入验证。
七、6×4 mm硬管卡套连接：耐压由最低等级部件决定
DPL30H采用卡套接头，连接 6×4 mm（外径×内径）的硬管。装配时应确认硬管材质、外径公差、端面质量和插入深度，并进行保压与泄漏测试。
高背压液路还可能包含接头、阀、过滤器、传感器和混合腔。泵的额定压力不能替代这些部件各自的耐压验证。
系统允许压力由整条液路中额定值最低的部件决定。
八、有刷与无刷版本：尺寸、寿命和控制方式

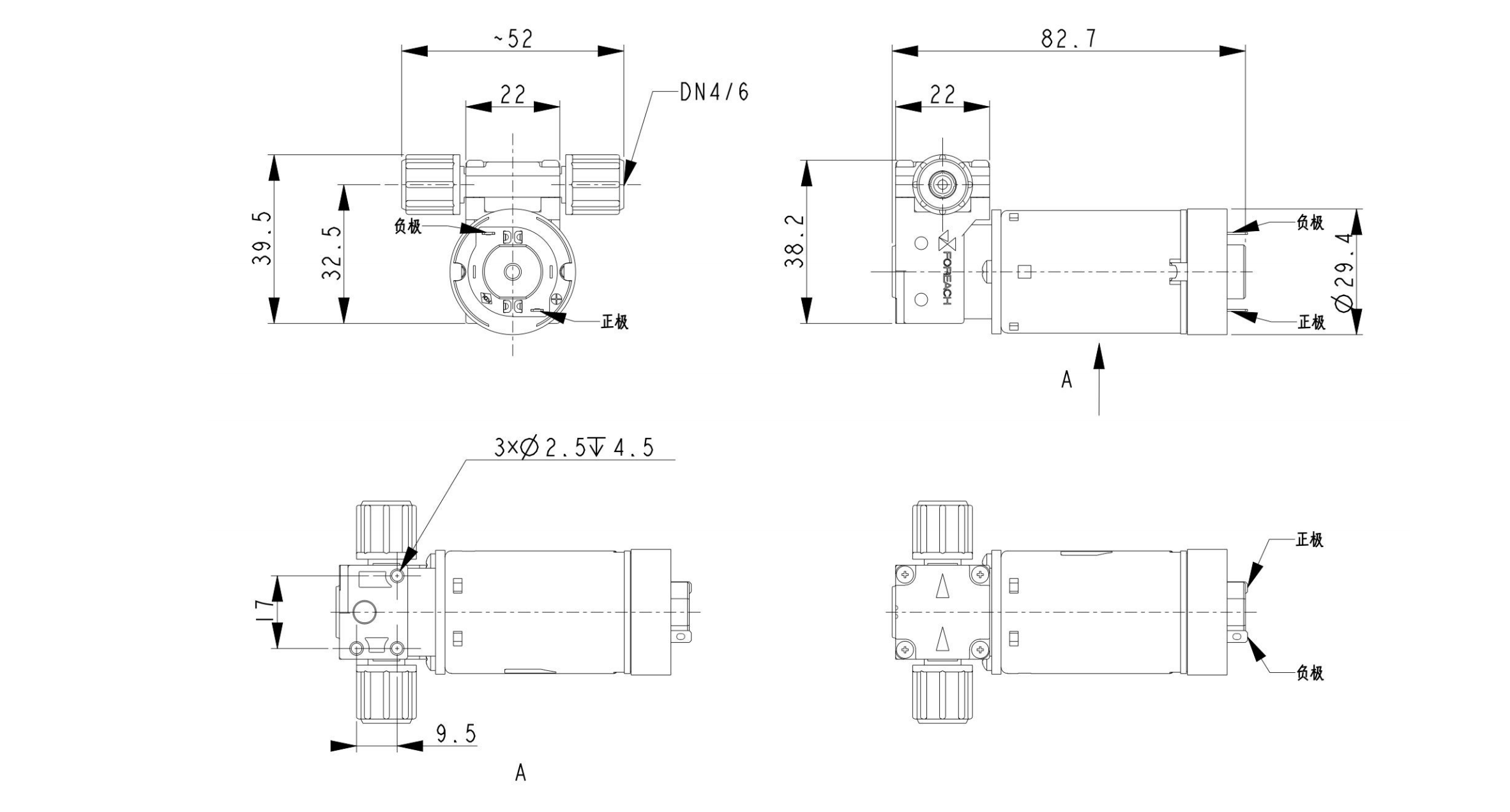

有刷版本适合简单的12/24 V启停控制；无刷版本提供五线接口，可实现方向、调速和转速反馈。两种版本的机械外形不同，设计设备空间时应分别核对尺寸图。
寿命数据按额定电压连续运行条件定义，实际寿命还会受到背压、启停频率、温度、介质和安装散热影响。
| 项目 | 有刷版本 | 无刷版本 |
|---|---|---|
| 额定电压 | 12 V或24 V | 12 V或24 V |
| 参考重量 | 约135 g | 约155 g |
| 参考寿命 | 3000 h | 10000 h |
| 寿命条件 | 额定电压连续运行 | 额定电压连续运行 |
| 控制 | 电源启停 | 方向、PWM/0–5 V调速、FG反馈 |

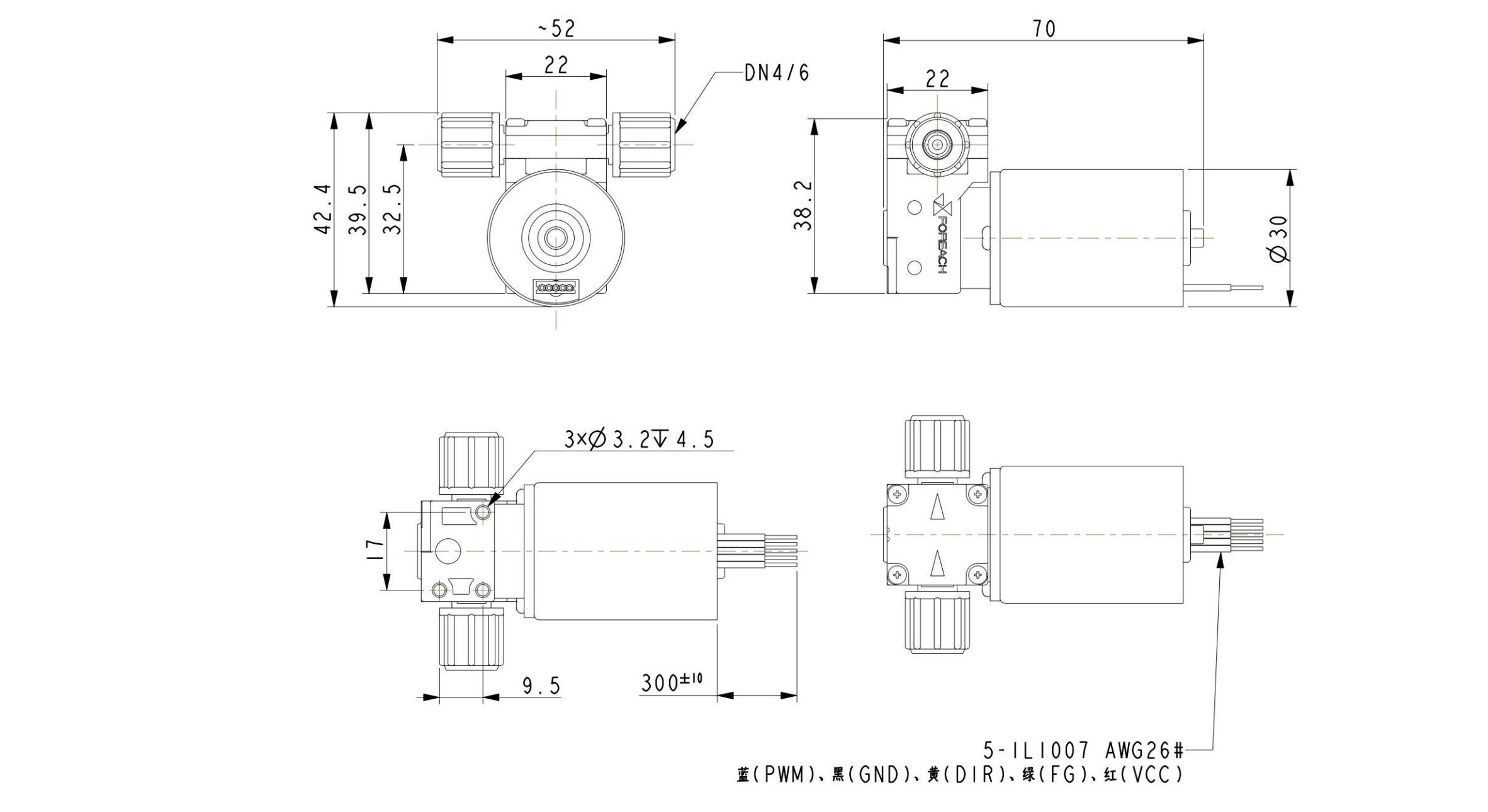

无刷五线接口定义
控制器设计时，应同时满足电平范围、悬空状态和FG读取要求。
| 信号 | 线色 | 功能 |
|---|---|---|
| VCC | 红 | 电源正极 |
| GND | 黑 | 电源地 |
| DIR | 黄 | 高电平或悬空顺时针；低电平逆时针 |
| FG | 绿 | 转速信号 |
| PWM | 蓝 | 转速控制 |
- PWM为0～0.25 V时停止。
- PWM悬空或4.5～5 V时全速运行。
- 可用PWM信号或0～5 V模拟电压调速；转速与PWM占空比成比例。
- 转子每转一圈，FG输出3个方波脉冲。
九、EP/PS与FF/PS材料组合怎么选
型号后缀描述接液材料组合，不等同于对所有化学品的通用兼容承诺。
| 材料代码 | 隔膜 | 阀 | 泵头 | 初步选型逻辑 |
|---|---|---|---|---|
| EP/PS | EPDM | EPDM | PPS | 以纯化水等工况为基础，再核对介质适配性 |
| FF/PS | PTFE | FFKM | PPS | 用于需要不同弹性体/隔膜组合的候选方案，仍须验证 |
请按介质名称、浓度、温度、压力、浸泡时间和目标寿命评估，必要时进行样件测试。
十、型号编码与完整选型步骤
DPL30H通过电压、电机、连接、接口方向、材料和定制项组合型号。
以下解释仅用于DPL30H系列，不从DPL60或其他系列反推编码。
| 字段 | 可选值 | 含义 |
|---|---|---|
| 电压 | 24 / 12 | 24 V或12 V |
| 电机 | D / B / C | D有刷，B无刷，C空心杯 |
| 连接 | S | 按规格定义的连接方式 |
| 接口方向 | C / 3 / 6 / 9 | C默认向上，3向右，6向下，9向左 |
| 材料 | EP/PS / FF/PS | EPDM+EPDM+PPS，或PTFE+FFKM+PPS |
| 定制 | X | 定制要求 |
建议按以下顺序完成选型
- 定义工作点
确认目标背压下所需流量，不把空载流量当作工作流量。
- 计算总压降
覆盖过滤器寿命末期、阀、硬管、腔体和高度差。
- 核对液路耐压
按最低额定部件确定系统允许压力并进行保压测试。
- 选择材料
在EP/PS与FF/PS中筛选，并用实际介质验证。
- 选择电机与电压
根据启停、调速、方向、FG反馈、寿命和电源确定。
- 样机验证
记录流量、压力、温升、噪声、泄漏和寿命趋势。
结论：先看目标背压下的流量，再确定DPL30H型号
DPL30H的核心价值不是把300 mL/min和600 kPa并列成一个夸张工作点，而是在高背压液路中提供可验证的压力余量、6×4 mm硬管连接和明确的电机/材料选项。
若目标是400～600 mL/min级更高空载流量，而不是600 kPa级高压力，应转向DPL60进行比较；若确认需要DPL30H，则应按曲线、系统最低耐压件和实际介质完成样机验证。
