300 mL/min液体隔膜泵怎么选？DPL30工作原理与型号选型指南
一、液体隔膜泵如何完成吸液和排液？
液体隔膜泵是一种依靠柔性膜片往复运动完成液体输送的容积式泵。其主要结构包括泵腔、膜片、进口阀、出口阀以及驱动机构。
电机通过偏心机构驱动膜片周期性往复变形，使泵腔容积交替增大和减小。吸液阶段，膜片向外侧运动，泵腔容积增大，腔内压力降低，进口阀开启、出口阀关闭，液体进入泵腔；排液阶段，膜片向内侧运动，泵腔容积减小，腔内压力升高，进口阀关闭、出口阀开启，液体被压出泵腔并进入下游管路。
膜片同时在输送介质和驱动机构之间形成隔离。液体主要与泵头、膜片和阀片接触，因此可以通过选择不同接液材料组合，对不同液体介质进行兼容性评估。
隔膜泵的往复运动会带来一定的流量和压力脉动。脉动大小会受到泵腔结构、转速、膜片行程、阀片响应、管路弹性、系统背压和缓冲结构影响。对流量稳定性要求较高的设备，需要结合完整液路进行验证。
二、选择液体隔膜泵时真正需要确认什么？
只看到“300 mL/min”并不能完成隔膜泵选型。可靠的选型需要同时确认输送介质、流量测试条件、系统压力、自吸高度、接液材料、电机类型、运行时间和管路阻力。
| 选型项目 | 需要确认的问题 | 常见误区 |
|---|---|---|
| 输送介质 | 液体名称、浓度、温度、黏度、颗粒情况和连续接触时间 | 只看到PTFE或FFKM，就认为可以输送所有化学液体 |
| 流量 | 标注的是空载流量、额定流量、最大流量，还是某一压力下的工作流量 | 把空载流量直接当成设备端实际工作流量 |
| 压力 | 下游过滤器、软管、接头、阀、喷嘴和液位高度会产生多大阻力 | 只看最大压力，不看目标压力下对应的实际流量 |
| 自吸能力 | 液面与泵入口的高度差，以及启动时管路中是否已有液体 | 将规格书自吸高度直接等同于所有工况下的稳定吸液能力 |
| 接液材料 | 泵头、膜片和阀片分别采用什么材料 | 只确认膜片材料，忽略阀片和泵头 |
| 电机与寿命 | 使用12V还是24V，每天运行多久，连续运行还是间歇运行 | 只看寿命数字，不看寿命测试条件 |
| 管路条件 | 软管内径、长度、弯头、过滤器和接头数量 | 忽略管路阻力对实际流量的影响 |
| 脉动与噪声 | 系统是否对流量稳定性、振动和声音有明确要求 | 将隔膜泵描述为绝对无脉动或绝对静音 |
三、为什么不能只根据300 mL/min选择DPL30？
隔膜泵参数中的“300 mL/min”必须结合测试条件理解。它可能表示空载流量、最大流量、额定流量，或者某一压力下的实际工作流量。
额定压力为100 kPa，两项参数不是同一个工作点，不能理解为DPL30在100 kPa压力下仍能保持300 mL/min。
隔膜泵安装到设备内部后，软管、过滤器、接头、阀、喷嘴和液位高度都会形成液路阻力。随着入口负压或出口正压增加，泵的实际流量会发生变化。
因此，“需要一款空载流量约300 mL/min的泵”和“设备在实际工作压力下必须达到300 mL/min”是两种不同需求。后一种情况需要先确认系统工作压力，再结合流量—压力曲线和装机测试确定实际工作点。
四、DPL30完整技术参数

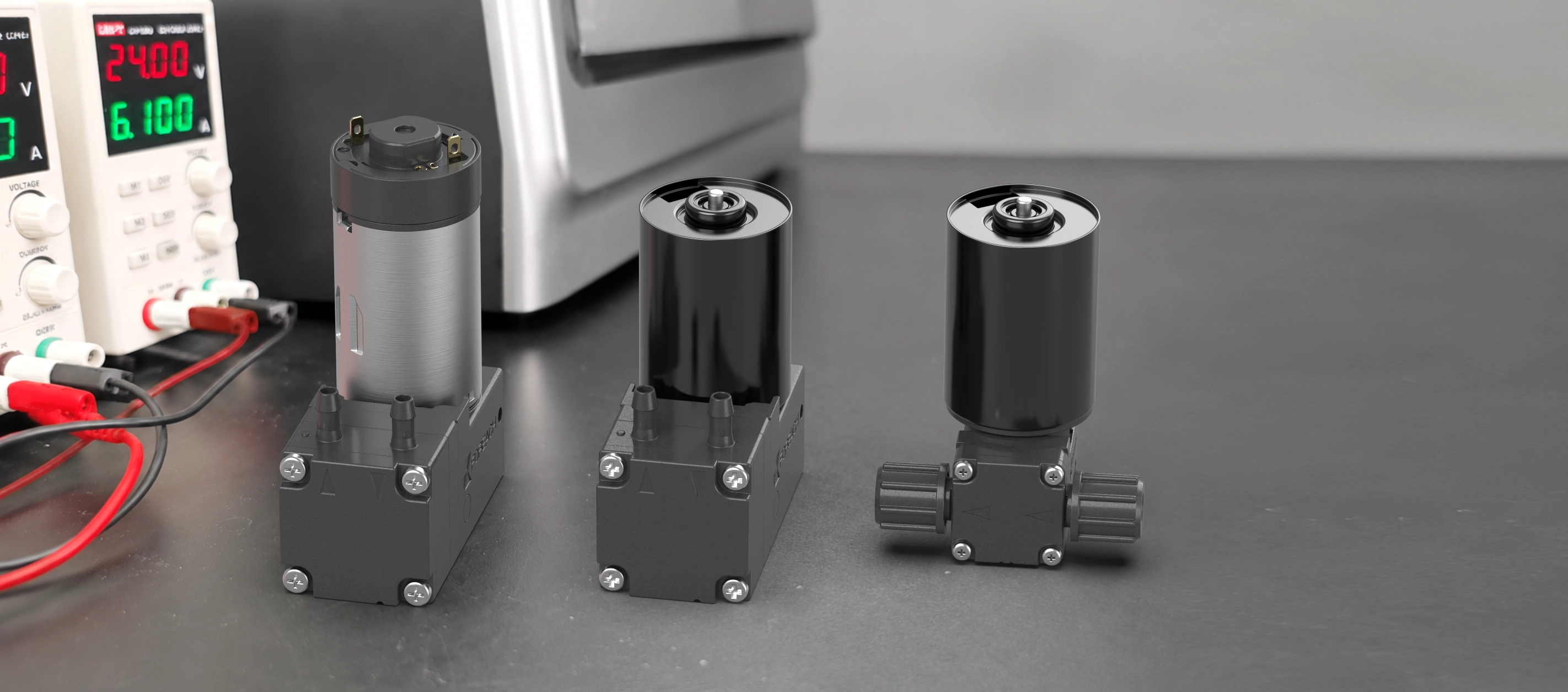

DPL30提供12V与24V、有刷与无刷等基础版本。以下参数按照DPL30现行规格书整理。
| 参数 | 有刷版本 | 无刷版本 |
|---|---|---|
| 产品名称 | DPL30液体隔膜泵 | |
| 基础型号 | DPL30-24DB、DPL30-12DB | DPL30-24BB、DPL30-12BB |
| 电机类型 | 直流有刷电机 | 直流无刷电机 |
| 额定电压 | DC 12V ±10%或DC 24V ±10% | |
| 额定功率 | ≤8W | |
| 空载流量 | 300 mL/min | |
| 额定压力 | 100 kPa | |
| 自吸高度 | 6 mH₂O | |
| 工作介质 | 纯化水；其他液体介质由客户结合实际工况评估 | |
| 介质温度 | +5℃～+80℃ | |
| 接管规格 | 可接内径3.2 mm软管 | |
| 泵头材料 | PPS | |
| 膜片材料 | EPDM或PTFE | |
| 阀片材料 | EPDM或FFKM | |
| 重量 | 约160 g | 约185 g |
| 寿命 | 3000 h，额定电压、连续运行 | 10000 h，额定电压、连续运行 |
| 噪声 | ≤80 dB | |
| 工作环境温度 | +5℃～+40℃ | |
| 工作环境相对湿度 | 30%～85% RH，无冷凝 | |
| 存储环境温度 | -10℃～+40℃ | |
| 存储环境相对湿度 | 10%～90% RH，无冷凝 | |
五、DPL30流量—压力曲线怎么看？
流量—压力曲线用于观察入口负压和出口正压变化时，DPL30流量的变化趋势。横轴左侧表示入口负压，右侧表示出口正压，纵轴表示流量。
在接近空载的条件下，DPL30流量约为300 mL/min；随着出口正压增加，实际流量逐步下降；当入口负压增大、吸液难度提高时，实际流量也会下降。
六、DPL30接液材料怎么选？
DPL30的主要接液部件包括泵头、膜片和阀片。材料兼容性需要按照完整接液组合进行判断。
| 接液部件 | 可选材料 | 型号代码对应关系 |
|---|---|---|
| 泵头 | PPS | PS |
| 膜片 | EPDM或PTFE | EP/PS中的EPDM；FF/PS中的PTFE |
| 阀片 | EPDM或FFKM | EP/PS中的EPDM；FF/PS中的FFKM |
EP/PS材料组合
EP/PS表示EPDM膜片、EPDM阀片和PPS泵头，可作为纯化水及部分常规液体工况的基础评估配置。
FF/PS材料组合
FF/PS表示PTFE膜片、FFKM阀片和PPS泵头，可用于材料兼容性要求更高的工况评估。
选型前仍需提供液体名称、配方、浓度、温度、连续接触时间、清洗方式和运行条件，并按照整套接液路径进行评估。
七、有刷和无刷版本怎么选？
有刷版本和无刷版本采用不同电机，因此产品寿命、重量、整体长度和接线方式存在差异。
| 对比项目 | 有刷版本 | 无刷版本 |
|---|---|---|
| 电机类型 | 直流有刷电机 | 直流无刷电机 |
| 规格寿命 | 3000 h，额定电压、连续运行 | 10000 h，额定电压、连续运行 |
| 适用方向 | 运行时间有限、成本敏感的设备 | 运行时间较长、整机寿命要求较高的设备 |
| 重量 | 约160 g | 约185 g |
| 控制方式 | 基础正负极供电 | 可根据配置提供PWM、方向控制或转速反馈 |
寿命数据不能脱离测试条件单独使用。系统背压、电源波动、环境温度、频繁启停、安装散热和液体状态都可能影响实际使用寿命。

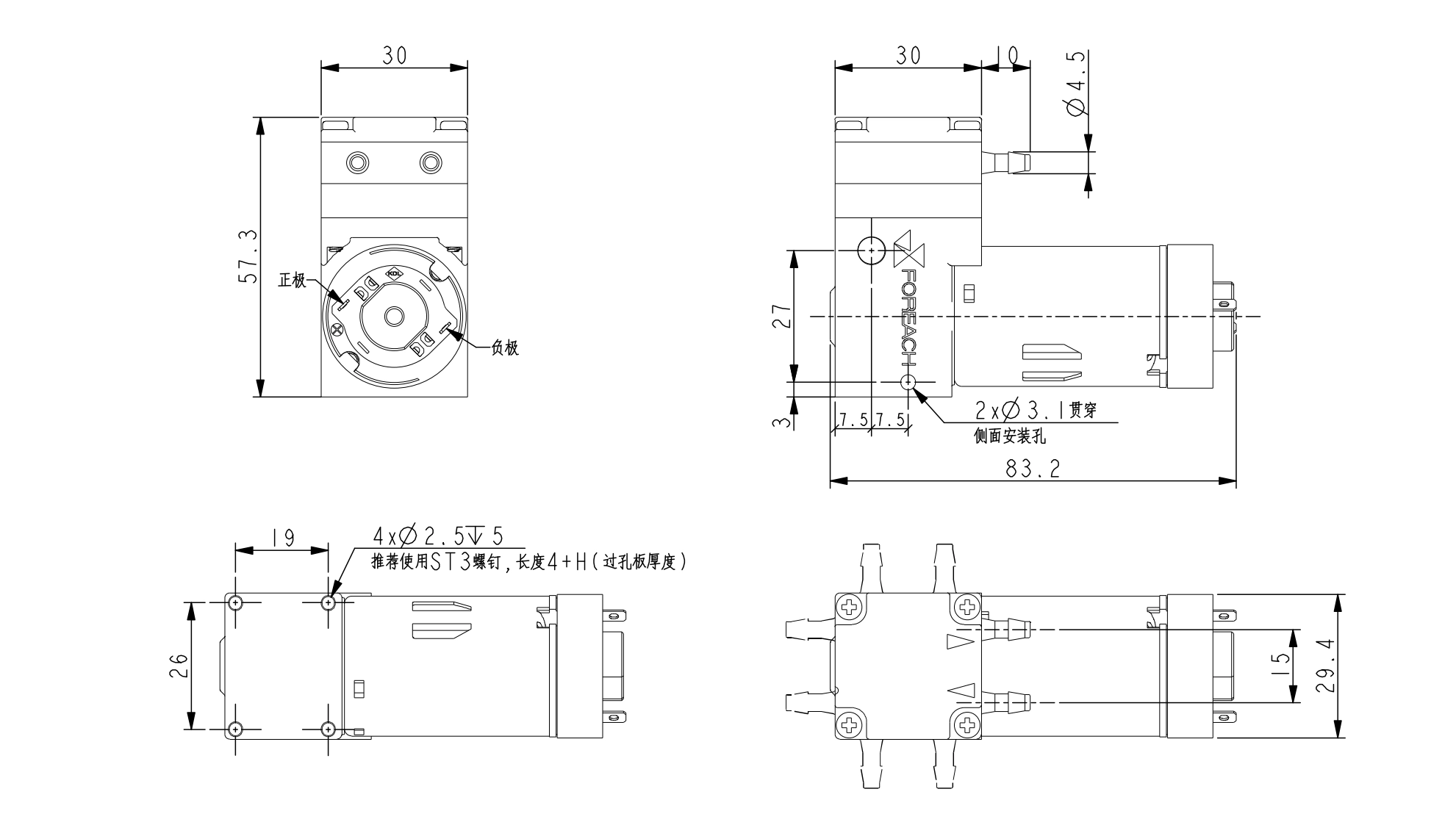

有刷版本外形尺寸
有刷版本整体长度约83.2 mm，整体高度约57.3 mm，主体最大宽度约30 mm，泵头主体宽度约26 mm。倒刺外径约φ4.5 mm，可接内径3.2 mm软管。精确安装孔位、尺寸和接口方向应以正式尺寸图为准。

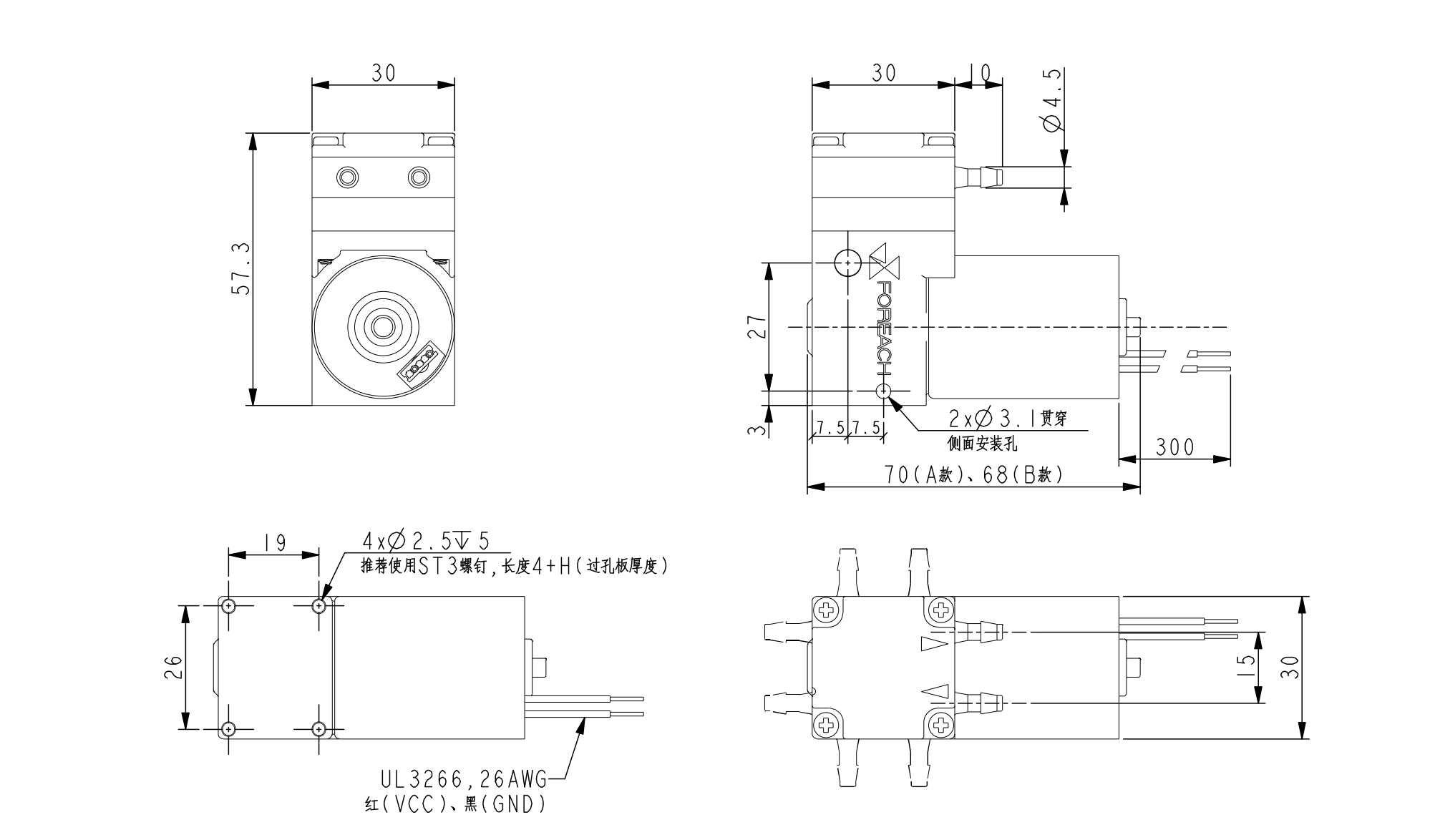

无刷版本外形尺寸
无刷版本配套电机包含A、B两种等效物料，二者电气参数和输出性能一致，主要区别为外形安装尺寸。主体长度约70 mm或68 mm，整体高度约57.3 mm，主体最大宽度约30 mm。
八、DPL30型号解析与可选配置
DPL30完整型号由产品系列、工作电压、电机类型、出线方式、连接方式、连接口方向、膜阀片与泵头材料以及特殊定制代码组成。
产品系列 · 工作电压 · 电机类型 · 出线方式 · 连接方式 · 接口方向 · 接液材料 · 特殊定制
| 字段 | 代码 | 含义 |
|---|---|---|
| 产品系列 | DPL30 | DPL30系列液体隔膜泵 |
| 工作电压 | 24 / 12 | DC 24V / DC 12V |
| 电机类型 | D / B / C / BP | D：直流有刷电机；B：直流无刷电机；C：空心杯电机；BP：直流无刷电机，外接PWM |
| 出线方式 | 2 / 3 / 5 | 2线、3线或5线；2线为默认配置时可省略 |
| 连接方式 | B / S | B：倒刺端口；S：螺纹端口 |
| 连接口方向 | 3 / 6 / 9 / C | 3：向右；6：向下；9：向左；C：向上，默认时可省略 |
| 膜阀片 / 泵头材料 | EP/PS / FF/PS | EP/PS：EPDM膜片与阀片、PPS泵头；FF/PS：PTFE膜片、FFKM阀片、PPS泵头 |
| 特殊定制 | X | 自定义代号，最终以项目确认文件为准 |
型号示例：DPL30-24DB-EP/PS
该型号可以展开理解为DPL30-24-D-2-B-C-EP/PS：DPL30系列、DC 24V、直流有刷电机、2线、倒刺端口、接口向上、EPDM膜片与阀片、PPS泵头。
九、DPL30完整选型步骤
- 确认目标流量
先区分需要的是空载流量约300 mL/min，还是在实际系统压力下仍要达到某一工作流量。
- 确认系统压力
统计过滤器、软管、接头、阀、喷嘴和液位高度产生的阻力，并结合流量—压力曲线判断。
- 确认液体介质
提供液体名称、配方、浓度、温度、黏度、颗粒情况和连续接触时间。
- 选择工作电压
根据设备供电系统选择DC 12V或DC 24V。
- 选择电机类型
运行时间有限、成本敏感时可评估有刷版本；寿命要求较高或运行时间较长时可优先评估无刷版本。
- 确认出线与控制方式
根据设备控制需求确认2线、3线或5线，以及是否需要PWM、DIR和FG功能。
- 确认液路连接方式
根据软管和液路结构选择倒刺端口或螺纹端口。
- 确认连接口方向
结合安装空间、软管走向、弯折半径和维护方式选择向上、向右、向下或向左。
- 确认接液材料
根据介质兼容性选择EP/PS或FF/PS，并完成整套接液路径评估。
- 完成装机验证
根据尺寸图确认安装空间，并通过实际液路测试验证流量、压力、噪声、寿命和运行稳定性。
十、应用方向与使用边界
DPL30可面向IVD仪器、实验室分析设备及医疗设备内部液路的液体输送需求进行选型评估，例如纯化水输送、清洗液路、冲洗液路和废液转移等。
| 项目 | 说明 |
|---|---|
| 可用于设备选型评估 | 是否适用于具体设备，需要结合介质、流量、压力、运行时间和整机要求完成验证。 |
| 不等于医疗器械认证 | 用于医疗设备内部选型，并不代表产品已经取得医疗器械整机认证。 |
| 其他液体需要评估 | 规格书明确的工作介质为纯化水，其他介质应结合材料兼容性和样品测试确认。 |
| 不能自行宣传长期干转 | 现有规格参数未给出DPL30长期干转的明确保证，存在干转需求时需要专项确认。 |
| 寿命需要保留测试条件 | 3000 h和10000 h均为额定电压、连续运行条件，实际寿命还会受到负载、温度和启停频率影响。 |
| 最终以整机验证为准 | 曲线、尺寸和材料数据用于辅助选型，最终仍需在实际液路和整机条件下验证。 |
结语
选择DPL30时，不能只看“300 mL/min”一个参数。正确的选型顺序应当是先确认目标工作流量和系统压力，再结合液体介质、接液材料、供电方式、电机寿命、接口形式、安装方向和设备空间完成配置确认。
选型前建议准备目标工作流量、正常工作压力、液体名称与浓度、介质温度、每天运行时间、电源电压、软管内径与长度、过滤器和阀配置、安装空间及接口方向，以便进一步确认适合的DPL30配置。
常见问题
DPL30 的 300 mL/min 是什么流量？
300 mL/min 是当前 DPL30 规格书在规定测试条件下给出的空载流量参数，不能理解为设备在任何背压、吸程、管路或介质条件下都能达到 300 mL/min。实际流量需要结合液路阻力、流量—压力曲线和实际工作点判断。
DPL30 在 100 kPa 下还能达到 300 mL/min 吗？
不能直接这样理解。300 mL/min 是空载流量，100 kPa 是额定压力，两者属于不同性能参数，不表示 DPL30 在 100 kPa 下仍能保持 300 mL/min。实际压力下的流量需要结合流量—压力曲线和实际液路确认。
DPL30 的自吸高度是多少？
DPL30 在规定测试条件下的自吸高度为 6 mH₂O。实际自吸能力会受到液体性质、管径、管长、入口阻力、液位差、系统密封性及安装状态等因素影响，具体应用建议结合实际液路工况进行验证。
DPL30 适合做医疗设备或 IVD 废液泵吗？
DPL30 可以作为 IVD、分析仪器、实验室自动化等设备废液排放工况的候选方案之一。最终仍需要根据废液介质、工作流量、系统背压、自吸需求、接液材料、运行时间和安装空间进行确认，并在实际液路中验证。
DPL30 有刷和无刷版本怎么选？
运行时间有限且成本更敏感的设备，可以优先评估有刷版本；运行时间更长、整机生命周期要求更高的设备，可以优先评估无刷版本。当前规格数据为：有刷版本 3000 h，无刷版本 10000 h，测试条件均为额定电压、连续运行。这些寿命数据是规定测试条件下的参考值，不是对所有实际工况的绝对保证。
DPL30 可以输送哪些液体？
当前规格书规定的标准工作介质是纯化水。其他液体需要结合完整接液材料组合进行评估，包括 PPS 泵头、EPDM 或 PTFE 膜片、EPDM 或 FFKM 阀片，同时还要确认液体名称、浓度、温度、接触时间和清洗方式等条件；不能仅凭 PTFE 或 FFKM 的材料名称判断整泵兼容性。
在哪里查看 DPL30 规格书？
点击本文下方的“相关产品”，选择对应的 DPL30 产品并进入产品详情页，即可查看该产品当前关联的规格书。请按实际电机类型和具体型号进入相应详情页，避免将不同配置的资料混用。
如何申请 DPL30 的 CAD / 3D 图纸？
点击本文下方的“相关产品”，选择对应的 DPL30 型号并进入产品详情页，然后在产品详情页提交 CAD / 3D 图纸申请。不同电机类型和具体配置的安装尺寸可能不同，建议按照最终选型申请对应型号的图纸。
