600 mL/min液体隔膜泵怎么选？DPL60流量、压力与型号指南
一、600 mL/min级DPL60适合解决什么问题？
DPL60是Foreach面向较高流量仪器液路开发的微型液体隔膜泵，适合清洗、冲洗、循环、较大体积液体转移和废液排放等需要提升液体交换速度的任务。
其600 mL/min为空载流量基准，额定压力为100 kPa，自吸高度为3 mH₂O，并提供DC 12 V / 24 V、有刷 / 无刷以及EP/PS / FF/PS材料配置。
微型液体隔膜泵仍通过膜片往复和单向阀完成吸液与排液，但DPL60文章的重点不是重复通用原理，而是说明600 mL/min级产品装入真实液路后如何确定工作点。
如果设备的实际需求主要集中在300 mL/min级，可以比较DPL30；如果主要矛盾是明显背压而不是流量，则应另行评估更高压力等级产品，不能只放大空载流量数字。
如需了解微型液体隔膜泵的完整吸液、排液和单向阀过程，或比较300 mL/min级方案，可阅读 DPL30液体隔膜泵选型指南。
二、选择600 mL/min液体隔膜泵时要确认什么？
600 mL/min只定义了流量级别。完整选型还要同时确认目标工作点、介质、吸入条件、接液材料、电机、运行时间和整条液路的阻力。
| 选型项目 | 需要确认的问题 | 常见误区 |
|---|---|---|
| 目标流量 | 空载流量，还是某一压力下的实际工作流量 | 把600 mL/min直接当成装机固定流量 |
| 系统压力 | 过滤器、阀、接头、细管、喷嘴、液位差与末端压力 | 只看100 kPa，不看目标压力对应的流量 |
| 吸入条件 | 液面高度差、吸入管长度、气密性与首次启动状态 | 把3 mH₂O理解为所有工况都能稳定吸3 m |
| 接液材料 | 泵头、膜片、阀片和完整介质条件 | 只看到PTFE或FFKM就判断整泵兼容 |
| 电机与电源 | 12 V / 24 V、有刷 / 无刷及控制信号 | 只根据价格或寿命数字单项选择 |
| 管路结构 | 内径3.2 mm软管的长度、弯折和阀件数量 | 忽略液路阻力与泄漏对性能的影响 |
| 运行时间 | 连续或间歇运行、每天时长、启停频率和散热 | 脱离额定电压、连续运行条件比较寿命 |
三、为什么600 mL/min不是设备中的固定流量？
DPL60规格中的600 mL/min是接近低压差区域的空载流量基准；100 kPa是额定压力指标，两者不是同一个工作点。
不能将“空载流量600 mL/min”和“额定压力100 kPa”拼成“100 kPa时仍输出600 mL/min”的结论。
泵装入设备后，入口负压和出口正压会随管路、过滤器、阀、接头、节流结构、液位差和介质状态变化。压力差增加时，实际流量会沿正式流量—压力曲线改变。
如果项目要求设备中稳定达到约600 mL/min，应先确定该流量对应的系统压力，再根据曲线判断余量，并在真实液路中完成装机测试。
四、DPL60完整技术参数
以下参数按DPL60正式规格书整理；有刷和无刷版本的性能等级相同，但重量和规格寿命不同。
| 参数 | 有刷版本 | 无刷版本 |
|---|---|---|
| 产品名称 | DPL60液体隔膜泵 | |
| 标准型号示例 | DPL60-24DB、DPL60-12DB | DPL60-24BB、DPL60-12BB |
| 电机类型 | 直流有刷电机 | 直流无刷电机 |
| 额定电压 | DC 12 V ±10%或DC 24 V ±10% | |
| 额定功率 | ≤8.4 W | |
| 空载流量 | 600 mL/min | |
| 额定压力 | 100 kPa | |
| 自吸高度 | 3 mH₂O | |
| 工作介质 | 纯化水；其他液体由客户结合实际工况评估 | |
| 介质温度 | +5℃～+80℃ | |
| 软管 | 可接内径3.2 mm软管 | |
| 泵头材料 | PPS | |
| 膜片材料 | EPDM或PTFE，按具体型号 | |
| 阀片材料 | EPDM或FFKM，按具体型号 | |
| 重量 | 约170 g | 约195 g |
| 规格寿命 | 3000 h，额定电压、连续运行 | 10000 h，额定电压、连续运行 |
五、DPL60流量—压力曲线应该怎么读？
正式曲线同时给出入口负压和出口正压变化时的流量趋势。接近零压差时流量较高；入口吸入难度增加或出口背压升高时，流量都会变化。
曲线的用途是寻找目标压力对应的工作流量，而不是再次证明DPL60标称600 mL/min。含过滤器、小通径阀、细长软管或受压腔体的系统，应先估算或实测压力损失。
六、DPL60接液材料怎么选？
DPL60的主要接液部件是PPS泵头、膜片和阀片。材料兼容性必须按完整组合和真实介质条件判断。
| 材料组合 | 膜片 / 阀片 | 泵头与评估要求 |
|---|---|---|
| EP/PS | EPDM膜片 + EPDM阀片 | PPS泵头；确认介质、浓度、温度和接触时间 |
| FF/PS | PTFE膜片 + FFKM阀片 | PPS泵头；确认介质、浓度、温度和接触时间 |
EP/PS材料组合
EP/PS表示EPDM膜片、EPDM阀片和PPS泵头，可作为纯化水及部分常规液体工况的基础评估配置。
FF/PS材料组合
FF/PS表示PTFE膜片、FFKM阀片和PPS泵头，可用于材料兼容要求更高的工况评估，但不等于整泵自动兼容所有化学液体。
其他液体应提供名称、组成、浓度、温度、连续接触时间和清洗条件，并通过完整接液路径评估与样机验证。
七、有刷与无刷DPL60应该怎么选？
有刷与无刷版本除了规格寿命不同，重量、外形长度、线束和控制能力也不同，整机设计应使用对应正式尺寸图。
| 比较项目 | 有刷版本 | 无刷版本 |
|---|---|---|
| 电机类型 | 直流有刷电机 | 直流无刷电机 |
| 规格寿命 | 3000 h | 10000 h |
| 寿命条件 | 额定电压、连续运行 | 额定电压、连续运行 |
| 典型方向 | 运行时间有限、控制简单、成本敏感的设备 | 长时间运行、寿命要求较高或需要控制反馈的仪器 |
| 重量 | 约170 g | 约195 g |
| 控制能力 | 基础供电 / 启停 | 按配置支持PWM、DIR、FG等控制或反馈 |
寿命不能脱离测试条件使用。系统背压、供电波动、环境温度、启停频率、散热和介质状态都可能影响实际使用寿命。

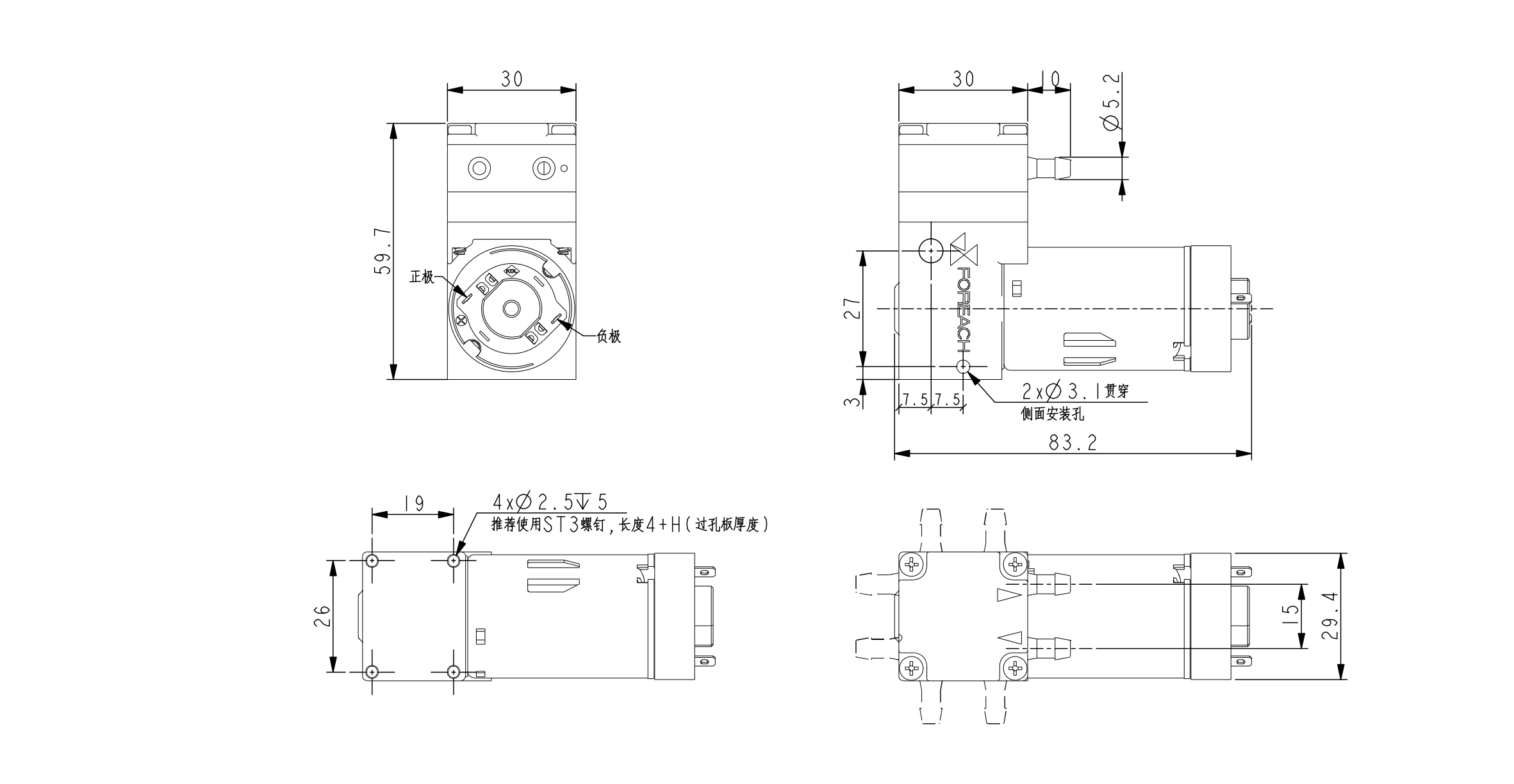

有刷版本外形尺寸
有刷版本应按其独立图纸核对总长、泵头、安装孔位、倒刺接口和软管走向，不能套用DPL30或无刷版本的结构空间。

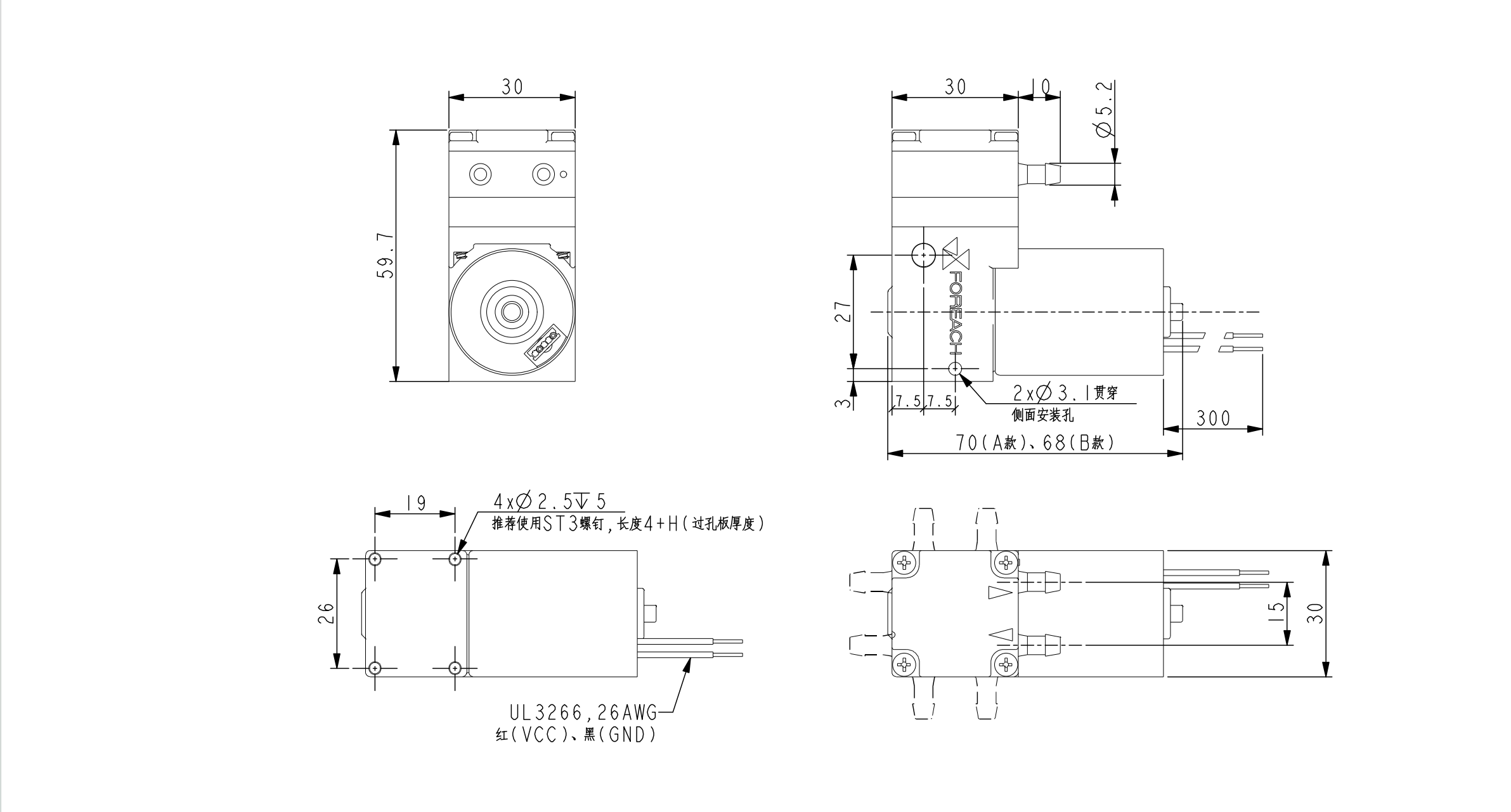

无刷版本外形尺寸
无刷版本的电机外形、总长度和线束配置与有刷版本不同；正式资料中的等效电机物料可能存在局部安装尺寸差异，量产设计前应确认实际版本。
八、DPL60型号编码与解析
DPL60完整型号描述产品系列、工作电压、电机类型、出线方式、连接方式、接口方向、膜片 / 阀片 / 泵头材料和特殊定制。
产品系列 · 工作电压 · 电机类型 · 出线方式 · 连接方式 · 接口方向 · 接液材料 · 特殊定制
| 字段 | 代码 | 含义 |
|---|---|---|
| 产品系列 | DPL60 | 600 mL/min级DPL60液体隔膜泵 |
| 工作电压 | 24 / 12 | DC 24 V / DC 12 V |
| 电机类型 | D / B / C / BP | D：直流有刷；B：直流无刷；C：空心杯；BP：外接PWM的直流无刷 |
| 出线方式 | 2 / 3 / 5 | 2线、3线或5线；默认字段可在标准型号中省略 |
| 连接方式 | B / S | B：倒刺端口；S：螺纹端口 |
| 接口方向 | 3 / 6 / 9 / C | 3：向右；6：向下；9：向左；C：向上，默认时可省略 |
| 接液材料 | EP/PS / FF/PS | EPDM + EPDM + PPS / PTFE + FFKM + PPS |
| 特殊定制 | X | 自定义代号；无特殊定制时不使用 |
型号解析示例：DPL60-24DB-EP/PS
该标准型号应展开为DPL60-24-D-2-B-C-EP/PS，其中默认的2线和C向上接口字段被省略。
| 字段 | 解析 |
|---|---|
| DPL60 | 产品系列，600 mL/min级液体隔膜泵 |
| 24 | DC 24 V |
| D | 直流有刷电机 |
| 2（默认省略） | 2线出线 |
| B | 倒刺端口 |
| C（默认省略） | 接口向上 |
| EP/PS | EPDM膜片 + EPDM阀片 + PPS泵头 |
九、DPL60完整选型步骤
- 确认目标工作流量
区分接近空载的600 mL/min，还是某一系统压力下所需的实际流量。
- 确认系统压力
统计过滤器、软管、接头、阀、节流结构、液面差和末端压力。
- 查看正式曲线
在流量—压力曲线上定位目标工作点并确认性能余量。
- 确认液体
提供液体名称、组成、浓度、温度、黏度、颗粒和连续接触时间。
- 确认吸入条件
记录液位差、吸入管长度、管径、气密性和首次启动状态。
- 选择电压和电机
按供电、日运行时间、寿命与控制需求选择12 V / 24 V及有刷 / 无刷。
- 选择接液材料
按完整介质条件评估EP/PS或FF/PS。
- 确认安装与接口
核对内径3.2 mm软管、尺寸图、接口方向、线束和维护空间。
- 完成装机验证
在真实液路中测试流量、自吸、噪声、温升、稳定性和长期运行状态。
十、DPL60适用场景与使用边界
DPL60可用于IVD、实验室自动化和分析仪器内部的较高流量液体输送评估，例如清洗液输送、管路冲洗、循环、较大体积转移和废液处理。
| 项目 | 说明 |
|---|---|
| 600 mL/min的含义 | 空载流量基准，不代表所有装机工况固定输出600 mL/min。 |
| 100 kPa的含义 | 额定压力与空载流量不是同一工作点，目标压力下应查看曲线。 |
| 其他液体 | 正式工作介质为纯化水，其他液体需要材料兼容性评估和样机测试。 |
| 自吸高度 | 3 mH₂O是规定条件下指标，真实启动能力受完整吸入液路影响。 |
| 寿命 | 有刷3000 h、无刷10000 h均对应额定电压和连续运行条件。 |
| 最终验证 | 规格、曲线、尺寸和材料用于选型辅助，最终应在真实设备液路中确认。 |
结语
选择DPL60时，应先把“600 mL/min级产品”和“设备中的实际工作流量”区分开，再结合100 kPa额定压力、正式曲线、介质、自吸条件、材料、电源、电机寿命和安装空间确定具体配置。
如果设备要求在明显背压下仍接近600 mL/min，应以目标压力下的曲线流量和真实装机测试为准，不能把空载流量直接作为整机性能承诺。
查看现有配置、尺寸图和下载资料： DPL60液体隔膜泵产品详情页。
如需比较其他流量和压力等级，可返回 液体隔膜泵产品分类页。
常见问题 FAQ
DPL60的600 mL/min是实际装机流量吗？
不是固定装机流量。600 mL/min为空载流量基准，实际流量会受到入口负压、出口压力、管路、阀、过滤器、接头、液位差和介质状态影响。
DPL60在100 kPa时还能达到600 mL/min吗？
不能把600 mL/min与100 kPa视为同一个工作点。额定压力和空载流量是不同指标，目标压力下的流量应结合正式流量—压力曲线和装机测试判断。
DPL60有刷和无刷版本怎么选？
有刷版本规格寿命为3000 h，无刷版本为10000 h，均对应额定电压、连续运行条件。长期运行或需要PWM、方向控制、转速反馈的设备可优先评估无刷版本。
