气液混合隔膜泵怎么选？从6 L/min、-90 kPa与建压时间看DPGL800
一、为什么DPGL800不能按普通液体隔膜泵选？
DPGL800面向气体与气液混合介质。典型任务不是只把液体从A点输送到B点，而是抽走夹带空气的废液、排空管路、建立负压，或在液体断续进入时继续保持抽吸。
因此，选型不能只比较一个流量数字。必须同时确认介质状态、目标真空、允许建压时间、系统容积、正压需求、管路阻力、接液材料和安装接口。DPGL800-24BS是24 V无刷技术平台，标准工作电压为DC 24 V ±10%，功耗≤17 W。
二、选型前先确认哪些工况？
把以下问题写清楚，才能判断6 L/min和＜-90 kPa是否真的对应设备需求。
| 确认项目 | 需要提供的信息 | 为什么重要 |
|---|---|---|
| 介质状态 | 气体、气液混合物、间歇液塞，是否含泡沫或颗粒 | 决定泵型、接液材料和验证方式 |
| 抽吸目标 | 目标负压、允许达到该负压的时间 | 真空极限与建压速度是两个指标 |
| 系统容积 | 腔体、管路、过滤器和附件的有效气体容积 | 容积直接改变建压时间 |
| 排气侧条件 | 开放排气或存在背压，目标正压 | 背压会改变实际流量与工作点 |
| 管路与密封 | 管长、管径、阀、接头、过滤器、泄漏率 | 阻力和漏气会降低抽吸速度 |
| 介质与温度 | 名称、组成、浓度、+5℃～+40℃范围内的工作温度 | 用于材料兼容性评估 |
| 安装条件 | 空间、G1/8内螺纹、接口方向和线束走向 | 决定结构配置能否落地 |
三、6 L/min到底代表什么？
DPGL800的6 L/min是单泵头、无负载条件下的气体流量能力。它适合用来判断系列量级，但不是纯液体实际流量，也不是设备装机后在任意真空或背压下都能保持的固定流量。
随着入口负压增大或出口阻力上升，工作流量会变化。真实系统还会受到软管、阀、接头、过滤器、密封、液塞和介质状态影响，因此要从曲线上寻找目标压力对应的工作点，再做整机验证。
前者是无负载气体流量基准，后者是最大真空能力；不能把两者组合成“在＜-90 kPa时仍输出6 L/min”的性能承诺。
四、DPGL800-24BS核心技术规格
以下是选型时需要保持不变的技术边界；具体材料和接口方向仍应按完整型号确认。
| 项目 | DPGL800-24BS规格 |
|---|---|
| 电机类型 | 直流无刷电机 |
| 工作电压 | DC 24 V ±10% |
| 功耗 | ≤17 W |
| 单泵头无负载流量 | 6 L/min（气体能力，不是纯液体实际流量） |
| 最大正压 | 30 kPa |
| 最大负压 / 最大真空 | ＜-90 kPa |
| 工作介质 | 气体与气液混合物 |
| 介质 / 环境温度 | +5℃～+40℃ |
| 接口 | G1/8内螺纹 |
| 重量 | 约600 g |
| 规格寿命 | 10000 h，额定电压、连续运行 |
| 接液材料 | PPS泵头；EPDM或PTFE膜片、EPDM或FFKM阀片，按型号 |

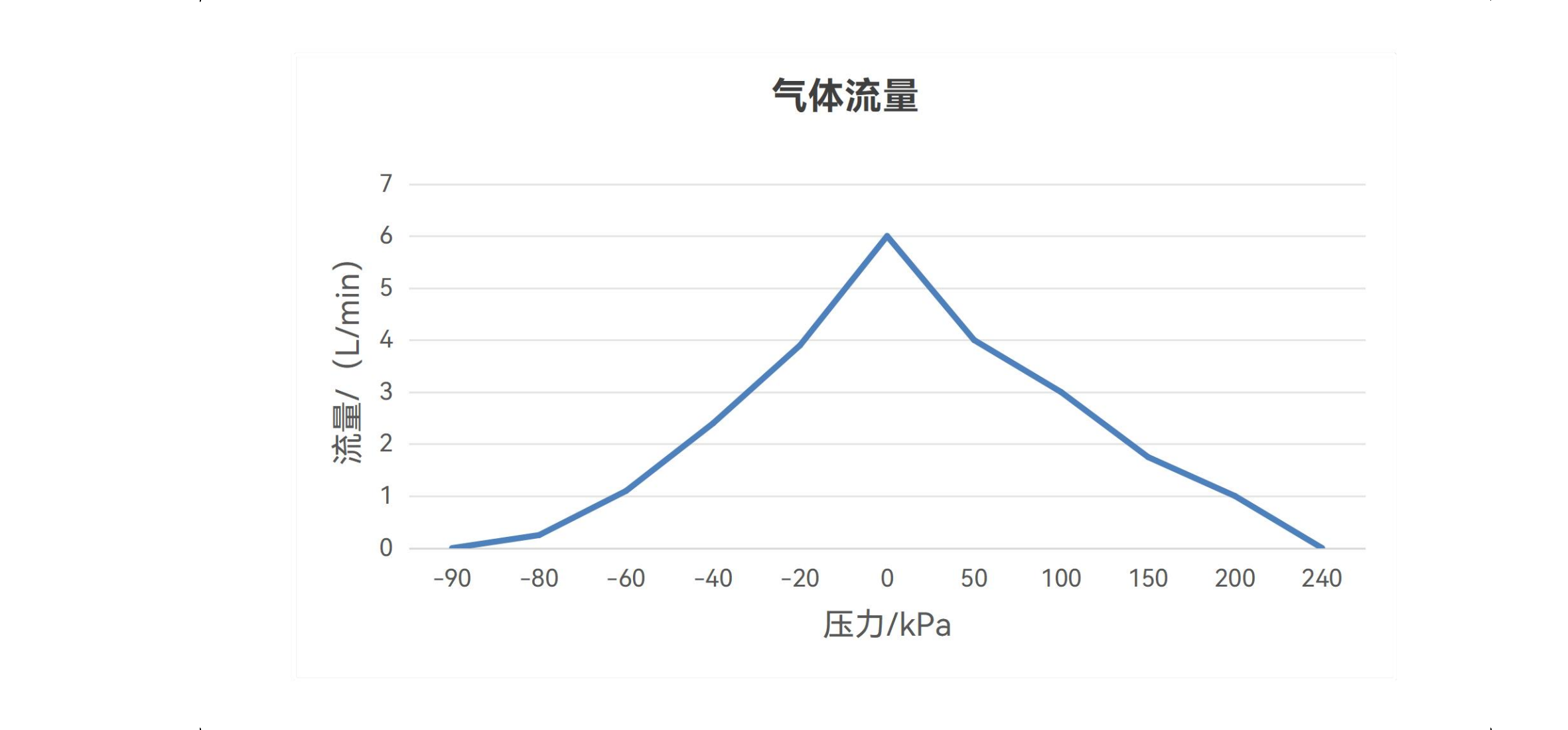

五、气体流量—压力曲线应该怎么读？
曲线把压力变化与气体流量联系起来：接近零压差时流量约为6 L/min；入口真空加深或出口压力增加时，流量不再等于空载值。
选型时应先确定设备需要的压力区间，再在曲线上读取可用流量并保留余量。图中的趋势用于理解工作点，正式最大正压仍按30 kPa规格边界执行。

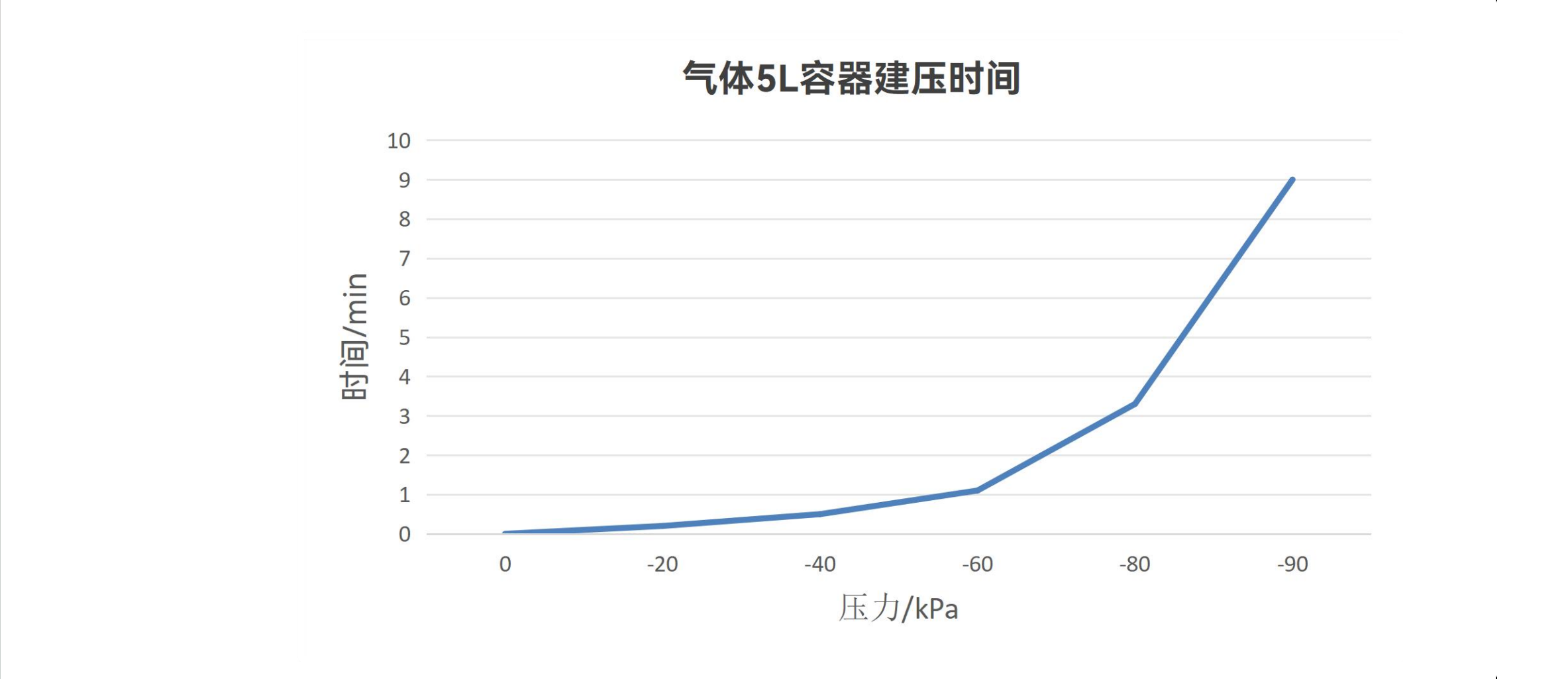

六、5 L测试腔体建压时间说明了什么？
5 L曲线表示在固定5 L测试腔体和规定测试回路中，从初始压力逐步建立真空所需的时间。真空越接近极限，单位压力变化所需时间通常越长，所以建压时间不是简单的线性换算。
5 L只是测试条件，不是DPGL800的容量、产品或应用上限。0.5 L、2 L、10 L等真实系统的结果会不同，并且还受管路容积、阀、接头、过滤器、密封和泄漏影响。
七、气液混合抽排与连续纯液体输送怎么区分？
DPGL800适合气体、气液混合物、废液抽吸、管路排空和负压建立。它的6 L/min按气体能力定义，不能直接当作连续纯液体的定量输送流量。
若主要任务是稳定输送纯液体，应以液体工作流量、背压、自吸、脉动和材料兼容性为核心，优先比较DPL系列等液体隔膜泵。若任务中有大量空气或需要建立高真空，则应按DPGL800的气液混合工况验证。
如需比较600 mL/min级连续液体输送方案，可继续阅读 DPL60液体隔膜泵选型指南。

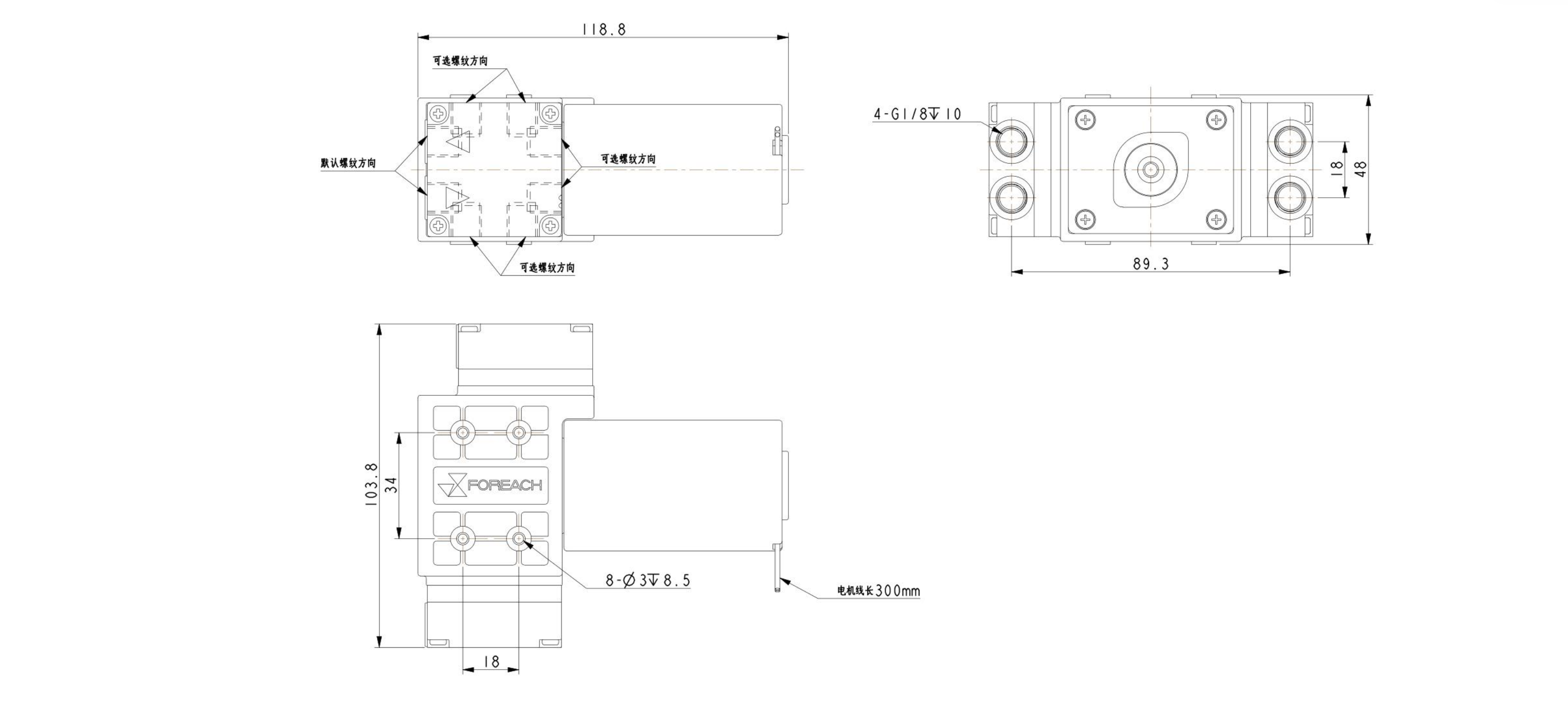

八、G1/8接口、尺寸与方向怎么确认？
DPGL800采用G1/8内螺纹。接头内径、密封方式和管路通径会影响阻力与漏气风险，不能只确认螺纹名称。量产设计前还应核对约118.8 mm总长、安装孔位、约600 g重量和电机线束空间。
接口方向由型号代码定义。图纸上保留了多个可选螺纹方向，最终交付方向应与完整型号和确认图一致。
| 方向代码 | 接口方向 | 集成检查 |
|---|---|---|
| 3 | 向右 | 核对接头与右侧维护空间 |
| 6 | 向下 | 核对底部管路弯曲半径 |
| 9 | 向左 | 核对接头与左侧维护空间 |
| C | 向上 | 核对顶部管路和机壳高度 |
九、DPGL800型号编码与解析
完整型号同时描述系列、电压、电机、连接形式、接口方向、接液材料和特殊定制。
系列 · 电压 · 无刷电机 · 螺纹接口 · 接口方向 · 膜片/阀片/泵头材料 · 特殊定制
| 字段 | 代码 | 含义 |
|---|---|---|
| 产品系列 | DPGL800 | 气体与气液混合隔膜泵 |
| 工作电压 | 24 / 12 | DC 24 V；12 V代码存在于编码规则 |
| 电机类型 | B | 直流无刷电机 |
| 连接形式 | S | G1/8内螺纹 |
| 接口方向 | 3 / 6 / 9 / C | 向右 / 向下 / 向左 / 向上 |
| 接液材料 | EP/PS / FF/PS | EPDM+EPDM+PPS / PTFE+FFKM+PPS |
| 特殊定制 | X | 有特殊定制时使用的识别代码 |
型号示例：DPGL800-24BS6-EP/PS
表示DPGL800系列、24 V、无刷电机、G1/8内螺纹、接口向下、EPDM膜片、EPDM阀片和PPS泵头。
十、DPGL800完整选型步骤
- 定义介质状态
确认气体、气液比例、间歇液塞、泡沫、颗粒和可能发生的连续液体段。
- 定义目标负压与节拍
同时写明目标真空和允许建压时间，避免只写＜-90 kPa。
- 计算有效容积
包含腔体、管路、过滤器、阀和附件中的气体容积。
- 确认排气侧背压
按真实出口阻力在流量—压力曲线上寻找工作点。
- 核对接液材料
根据介质名称、组成、浓度、温度和接触时间选择EP/PS或FF/PS。
- 选择接口方向
在3、6、9、C中选择，并核对G1/8接头、管路和维护空间。
- 核对供电与寿命
提供DC 24 V ±10%，并按≤17 W和10000 h连续运行条件评估。
- 完成真实系统验证
测试真空曲线、建压时间、流量、泄漏、噪声、温升和气液切换稳定性。
十一、材料组合与使用边界
材料选择必须覆盖泵头、膜片、阀片、接头、密封和管路的完整接触路径。
| 组合 | 构成 | 选型说明 |
|---|---|---|
| EP/PS | EPDM膜片 + EPDM阀片 + PPS泵头 | 作为常规气液混合工况的基础评估组合，仍需按真实介质验证 |
| FF/PS | PTFE膜片 + FFKM阀片 + PPS泵头 | 用于材料兼容要求更高的工况评估，不代表自动兼容所有化学介质 |
| 温度边界 | +5℃～+40℃ | 介质与环境均应在规定范围内 |
| 寿命边界 | 10000 h | 对应额定电压、连续运行；实际寿命受负载、温度、启停和介质影响 |
结语
选择DPGL800时，先把6 L/min气体空载流量、＜-90 kPa最大真空和5 L测试腔体建压时间拆开理解，再结合真实系统容积、压力损失、泄漏、介质和材料确定配置。
若目标是连续纯液体输送，应与DPL60等液体隔膜泵比较；若目标包含空气、废液抽吸、排空或高真空建立，则应使用DPGL800样机在真实气液回路中完成验证。
